Bestimmung der Winkelstellung

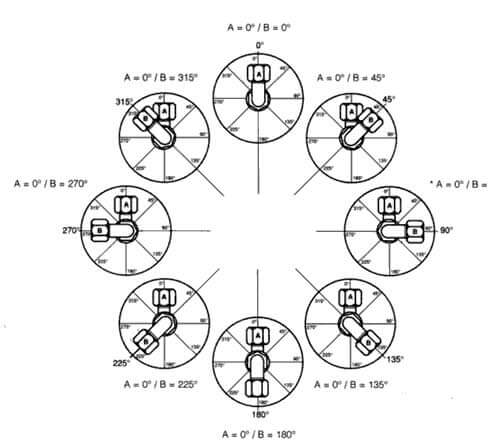

Die Winkelstellung bei Schlauchleitungen mit beidseitigen Krümmerarmaturen bitten wir wie folgt zu bestimmen:

Man blickt entlang zu der zu bezeichnenden Schlauchleitung, wobei die hintere, vom Körper entfernte Armatur nach oben zeigt. Dann gibt man an, um wieviel Grad die vordere Armatur im Uhrzeigersinn verdreht ist; Toleranz ± 3 °.
